Shoe cutter

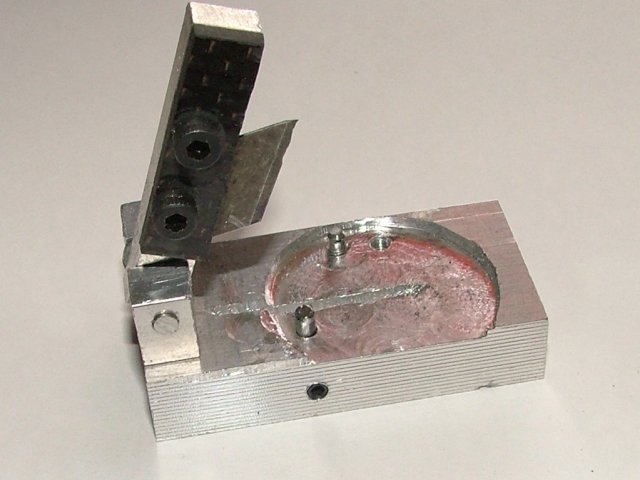

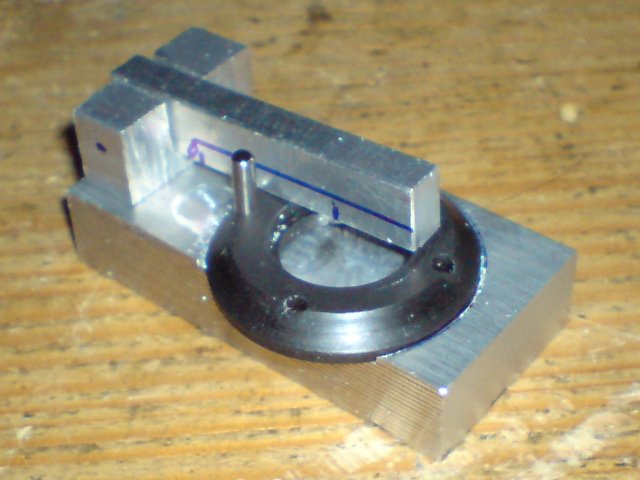

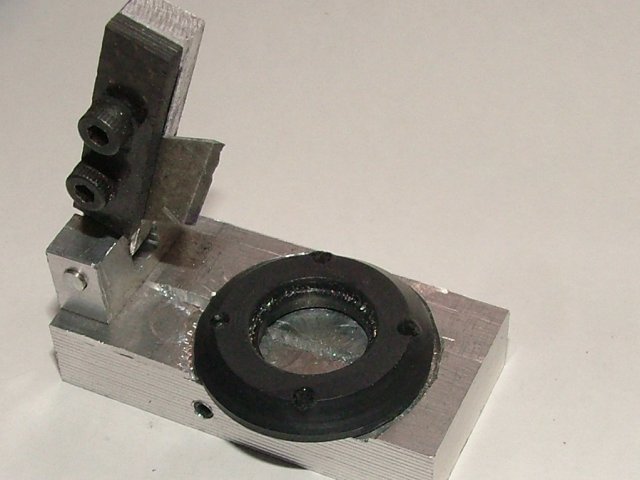

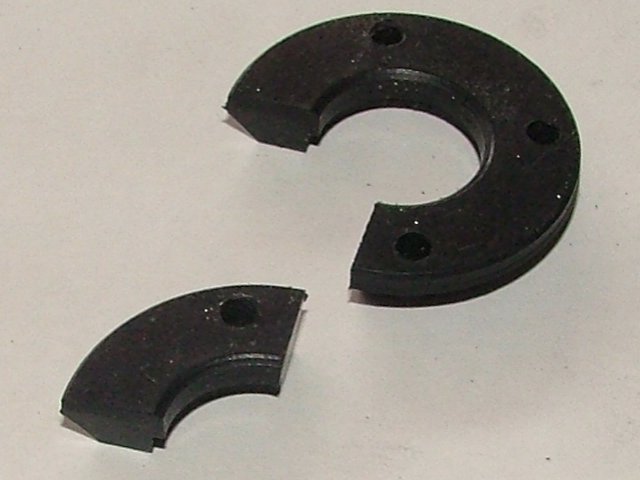

Versleten koppelingschoenen kunnen prima hergebruikt worden als vlieggewichtjes. De oude Mugen 4-pin koppeling kan zo dan ook heel simpel 4 schoentjes krijgen die net zo als de huidige 3-pin koppelingen over de pins scharnieren. Het is alleen een ramp om 4 gelijke schoenen te krijgen en is een snij-mal wel zo makkelijk. Om hen goed universeel te krijgen moest deze zowel 3 als 4 pin schoenen aan kunnen.

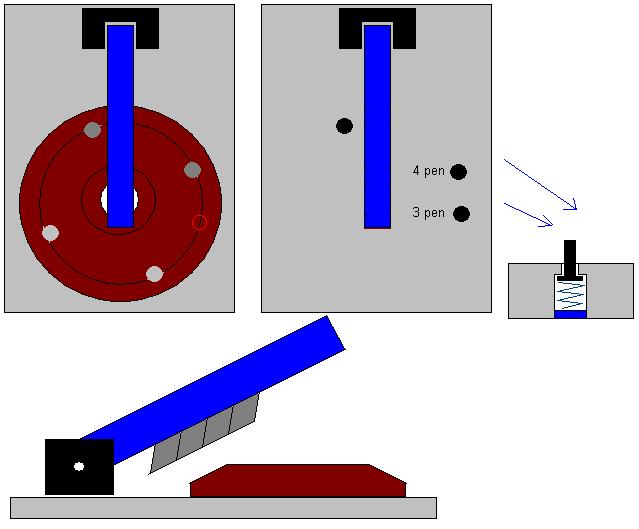

Het ontwerp:

Het idee van een verende pen om zo makkelijk een 3 of een 4 pen schoen te plaatsen werd versimpelt door een verzetbare schroef.

Veer spannings meter

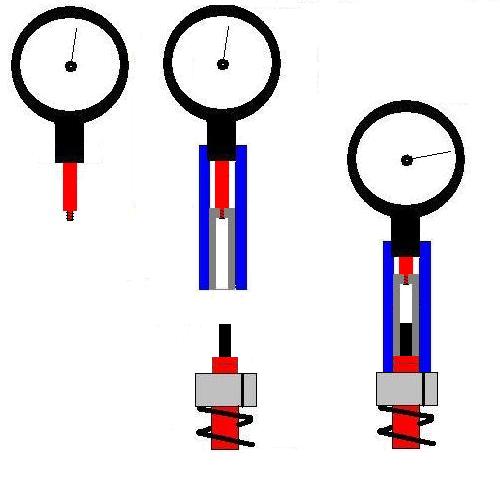

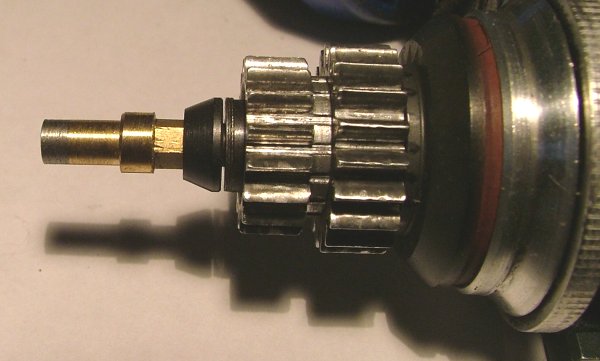

Altijd een probleem als je de Centax koppeling voor onderhoud uit elkaar haalt om hem weer goed afgesteld te krijgen. Een goede snelle meeting van de veerspanning kan het zoveel eenvoudiger maken. De basis is een meetklok die de diepte van de spanmoer meet. Tot zover alleen de tekening:

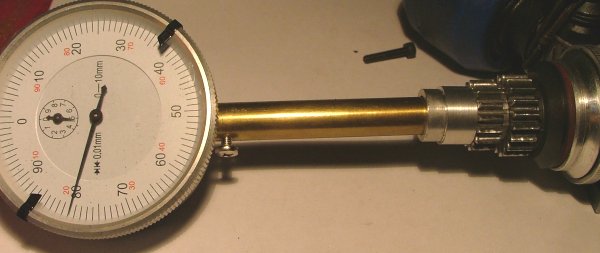

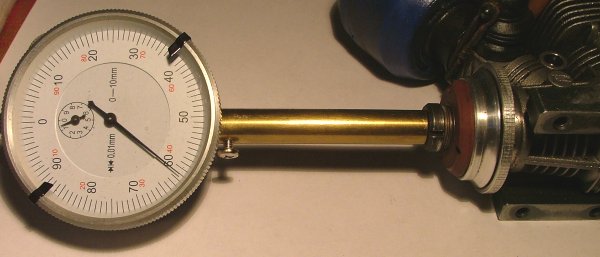

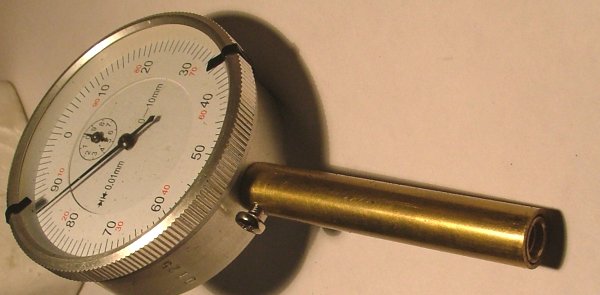

De meetklok kan tot op een 1/100e mm nauwkeurig meten en de constructie van de montage over de as doet dat in een rechte lijn.wat met een schuifmaat nooit goed gaat.

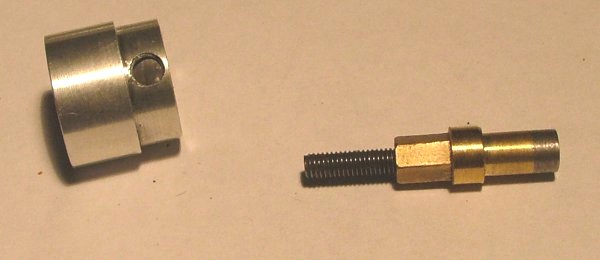

Met wat extra onderdelen is ook de gap en de endplay makkelijk te meten.
