F1 stijl startlicht

Een opdracht van de club om hetstartlicht te vervangen. De wens was geheel in LED verlichting.

Na wat zoeken hoe een F1 startlicht werkt kwam ik op een engelse site uit die de basis wel heel simpel maakte:

http://picprojects.org/projects/f1lights/index.htm

Dat maakte het wel heel makkelijk.

Na wat zoekwerk voor een geschikte rode LED unit besloot ik uiteindelijk voor Kingbright KAS-4805SEL1S/5 LED strips te gaan. een rond gat met 2 strips geeft het ook nog eens een modern uiterlijk. Voor een test 1 over laten komen en ze zijn inderdaad helder genoeg om overdag nog goed zichtbaar te zijn.

De microprocessor kan met alle gewenste timingen geleverd worden. De gekozen constructie is simpel: In 7 seconden de 5 lampen laten oplichten, 3 sec wachttijd en dan in een raam van 3 seconden op een willekeurige moment de start.

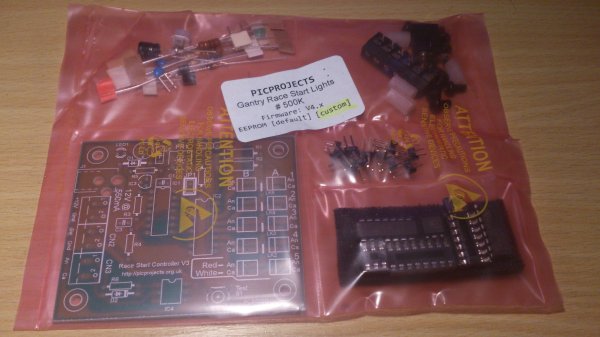

Het kitje werd netjes verpakt en compleet geleverd.

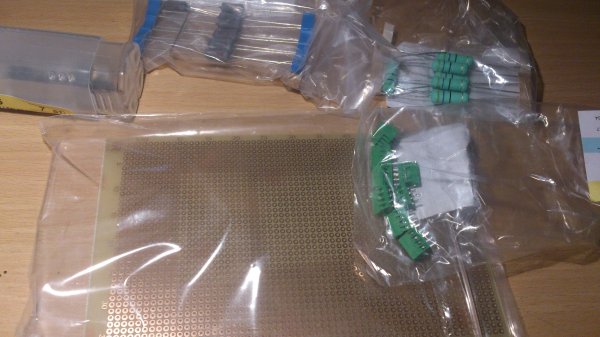

De LED strips en verdere elektronica voor de aansturing ervan en de koppeling naar de besturing kwamen bij de Conrad:

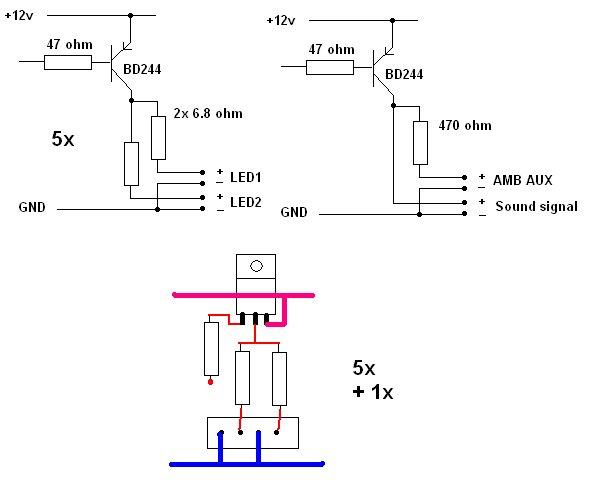

De buffer is heel simpel met degelijke transistoren. Een 6e buffer is puur voor een sirene en het startsignaal naar de decoder.

Na de bouw

Een 1e test met een enkele LED strip per lamp:

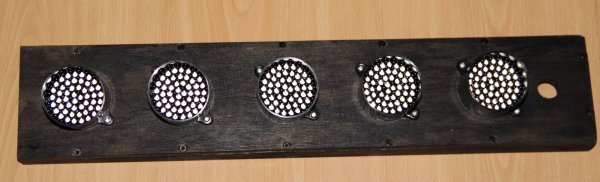

Op dit moment van de bouw liet ook RC Paradse (een indoor baan) zijn interesse tonen en heb ik een 2e kit bestelt. Als verlichting heb ik de modules aanbevolen van de ontwerper gebruikt.

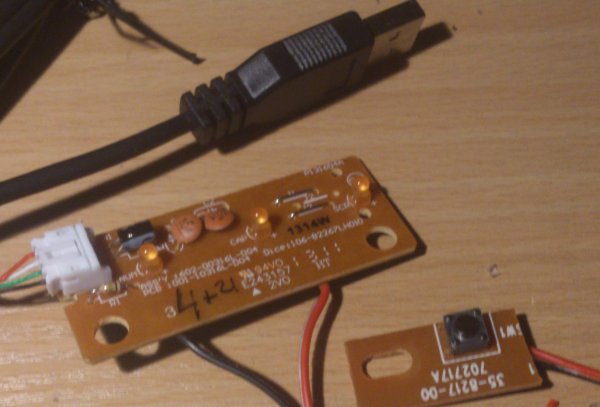

Vreemd genoeg luisterd het telprogramma RCM niet naar het startsignaal welke op de decoder binnen komt. Omdat het programma met de F5 van een keyboard te starten is besloot ik een oude USB keyboard te strippen en de 2 pinnen voor de F5 key op te zoeken.

Met Internet Explorer open ververste hij prima het scherm.

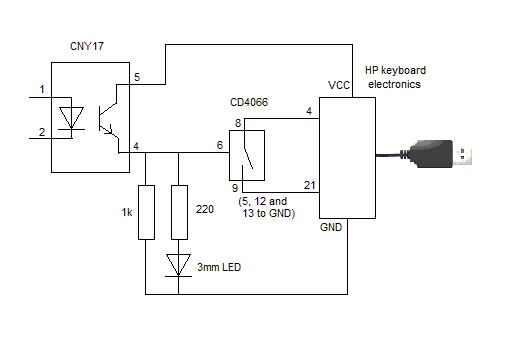

Om storingen te vermijden vorden alle signalen via een opto coupler verwerkt, een simpele schema ziet er dan zo uit:

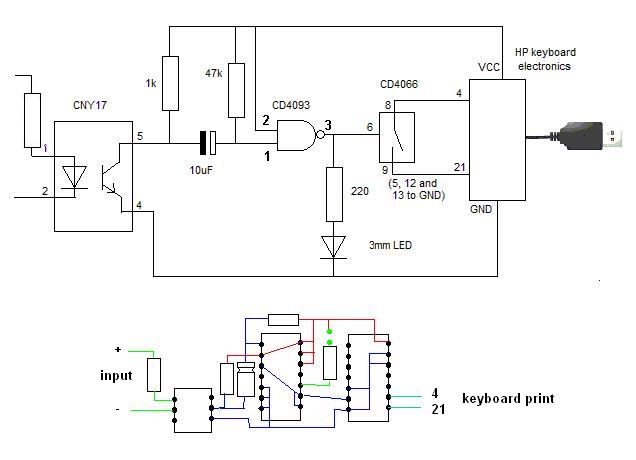

Maar omdat het startsignaal 2 seconden ingesteld is zou het keyboard in een repeat kunnen schieten met de vraag wat er dan zou gaan gebeuren. Een timer van 0.5 sec is toegevoegd:

Een korte test laat een kort oplichtend LED zien terwijl ik de toets vast houd:

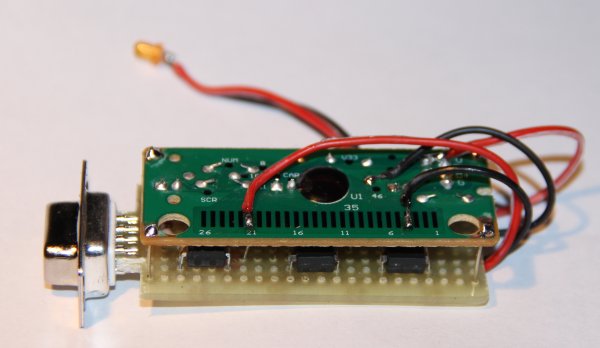

Het geheel klaar voor inbouw:

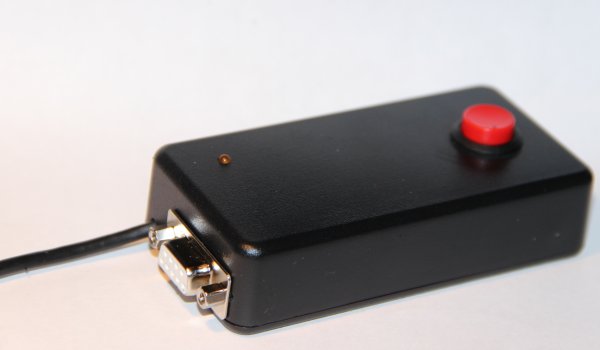

In een klastje, over de connector gaat de startknop voor de aftelling en het terugkomend startsignaal voor RCM.

En de lichtbalk

Testje:

Op de plek gemonteerd:

Filmpje:

Nog 2 heldere groene LED's en een 80dB zoemer toegevoegd.

Voor de club werd er wat half gesponserd aluminium afgeleverd waar nog wat aan gedaan moest worden:

Met een speciale boor de 5 gaten erin gezet.

Achter de 5mm alu plaat komt een dunnere plaat voor de montage van de LED strips.

De printen aan de achterkant:

De op maat gebogen en gelaste bak

Gaten voor de interface aansluiting en de spanningsdoorvoer.

De bak

Een afdekplaaje voor de draden van de sirene

Met wat kit en schroefwerk geheel waterdicht.

2 ringen achterop om hem op een paal te schuiven.

Alle elektronica met ook een 12v / 2A LED voeding

Het effect van 2 LED strips en in het midden een heldere 5mm groende LED. De frontplaat is geverfd met Allgrund grondverf en een speciale weerbestendige zwarte lak.

Omdat de club over is op RCM moest ook hier een F5 key interface komen, dus weer een oude keyboard gesloopt voor de print. Hier wel een 15 polige connector met intern dezelfde pinbezetting als de connector op de AMB decoder zodat ik deze zonder aanpassingen in de bestaande situatie kan hangen.

Nog een mooie sirene voor het startsignaal gevonden

Een testje tussendoor:

Uiteindelijk het geheel met kit dichtgeschroefd en een weersbestendige lexaan plaat er bovenop met ook de nodige kit:

Het geheel gemonteerd:

En uiteraard in praktijk:

Een aardige klus met ruim 300 gaten waarvan ruim 100 met een schroefdraad getapt.
