Simpele lader

Iedereen heeft wel een doos vol met adapters van apparaten die het niet meer doen of gewoon door de jaren heen verzameld. Iedere adapter met een DC uitgang met een hogere spanning dan de te laden accu('s) kan simpel omgebouwd worden tot een simpele langzaam lader voor NiMh en NiCad accu's

Voorbeeldje: zenderaccu is 9.6v/2000mAh en je hebt een adapter van 15 volt.

15v - 9.6v = 5.6v , de laadstroom moet dan 200mA dus de weerstand moet 5.6v/0.2A = 28 Ohm -> 27 Ohm is dan te gebruiken uit de E12 reeks.

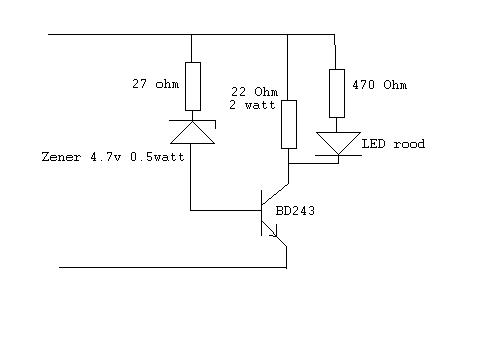

Ontlader

Voor NiMh ontvanger en micro racing packs

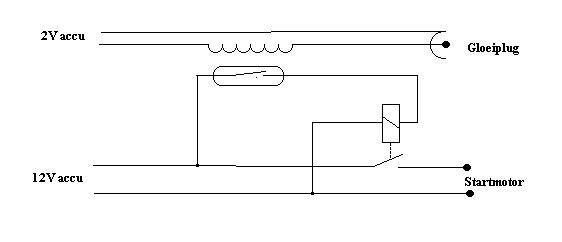

Automatische startbox

Dit is jarenlang in mijn eigen startbox gebruikt en werkt zeer prettig. Wel moet er gebruik gemaakt worden van een losse 2v accu en een gloei-steker aan een kabel. De spoel bestaat uit niets anders dan een paar wikkelingen (10~20) om een magnetische glasschakelaar. Als de gloeiplug gaat gloeien zal de schakelaar geactiveerd worden en op zijn beurt een relais voor de startmotor aansturen. Je hebt dus tegelijk een gloeiplug controle, aan te bevelen is wel om een condensator van bv. 100nF over de schakelcontacten te plaatsen.

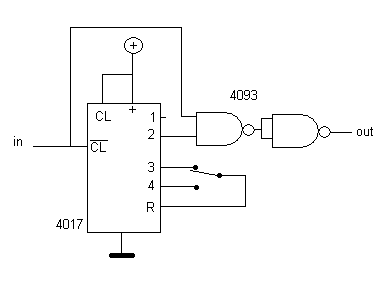

HRS > normaal converter

Als je een dedicated Futaba HRS set hebt zoals de Spectrum Pro HRS module is het aansturen van analoge servo's een probleem, de onderstaande schakeling lost dit probleem op. Het is niets anders dan een pulsdeler die 1 op de 3 of 4 pulsen door laat waardoor de hoge framerate van +/- 5 mS omlaag gebracht wordt naar 15 of 20 mS

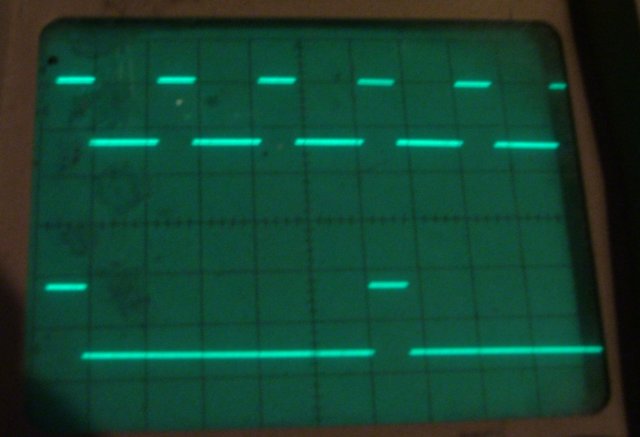

In- en output op de scoop:

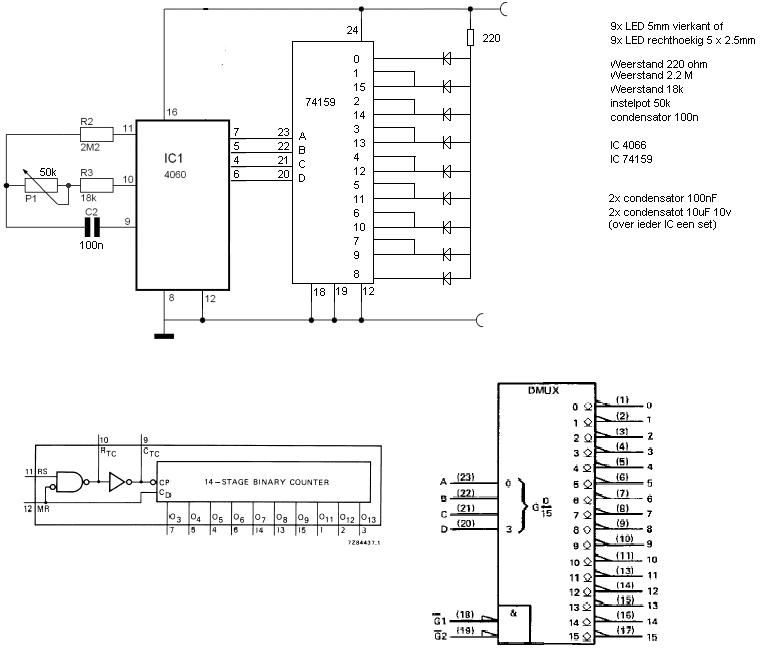

KITT scanner

Naar de gelijknamige auto in de serie Knight rider, heeft denk ik geen verdere uitleg nodig. In de plaats van een 74159 kan je ook een 74154 gebruiken maar moet dan wel iedere uitgang via een diode (1N4148) laten lopen.
